壓鑄模具鋼材等級分類說明

　　工作中常有人問起，北美壓鑄協會(NADCA)把壓鑄模具材料分為A、B、C、D、E五個等級，劃分依據是什么?是不是A類材料比其它幾類質量更好?下面就聊聊這個小話題。

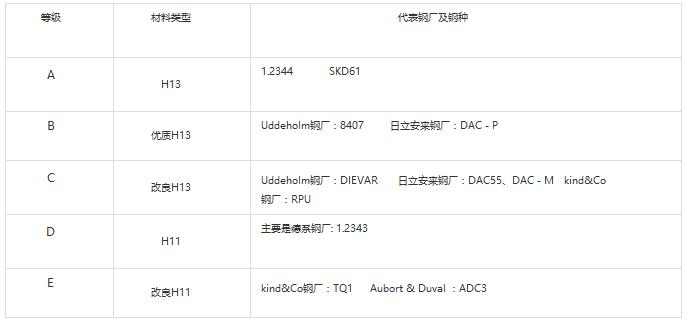

　　為了說清楚這個問題，我們先聊一聊H13與H11區別，然后再說一下H13與H11改良型鋼種。(有關模具鋼命名標準請參考AISI、DIN、JIS、GB日立金屬HMDS資料。H13相當DIN：1.2344，H11相當DIN：1.2343)。請看下表各類H13、H11及它們改良鋼種化學成份：

　　可以看出H13與H11主要區別在于H13釩V含量高于H11，差不多是H11的一倍左右。釩與碳元素結合生成硬度很高碳化物，用H13制造模具耐磨性更好，壽命更長。題外話，H13和H11除了用作熱作鋼外，也可以用于塑料模具，因為碳化釩很硬，當拋光要求達到10000號以上時，易于從基體中被拋出來，形成所謂的“針孔”，所以很多車燈硬模選用含釩量低H11(1.2343)，而非H13。H13與H11改良鋼種主要是采用高鉬Mo低硅Si方式，高鉬作用主要增加高溫強度，提高紅硬性來延緩龜裂出現，從而延長模具壽命。而低硅Si作用主要提高沖擊韌性，降低開裂風險，因此相較H13或H11來講，改良型鋼種因含高鉬低硅元素，具有更高強度，抗早期龜裂，更好韌性，所以高壽命壓鑄模通常選這類鋼種。但請注意，并非鉬含量越高越好，硅含量越低越優，防止過尤不及，相關內容可參考日立HMDS培訓資料。

　　通過以上介紹我們應該了解，NADCA對壓鑄模具鋼分為A、B、C、D、E五類，不是按模具鋼材質量等級劃分，而是根據化學成份來定義。
